   T-21 Sedbergh   Rohbau + Finish

Baubericht von Christian Scholz

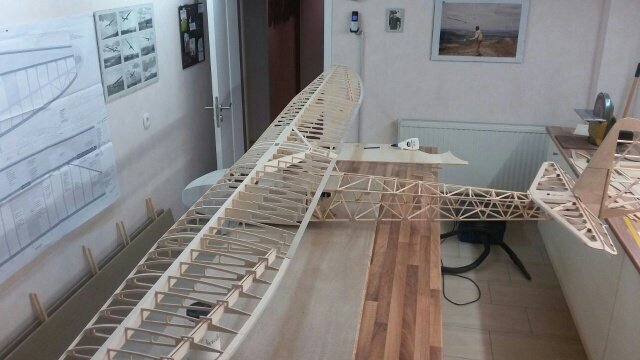

T-21 Sedbergh 19 (35)

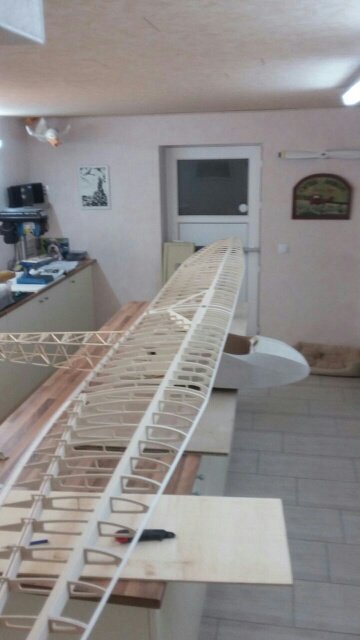

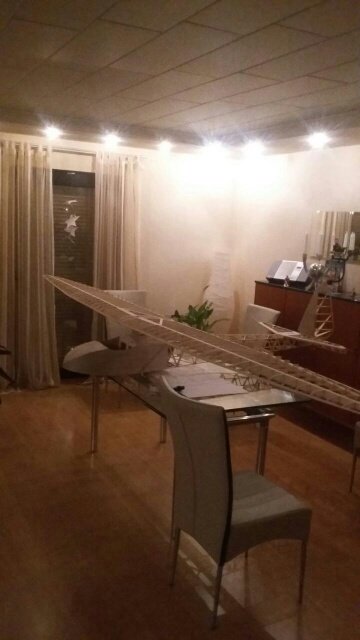

^^^  ...das 1. mal komplett zusammengebaut >>
T-21 Sedbergh 19 (35e)
T-21 Sedbergh 19 (35d)
T-21 Sedbergh 19 (35b)
T-21 Sedbergh 19 (35f)

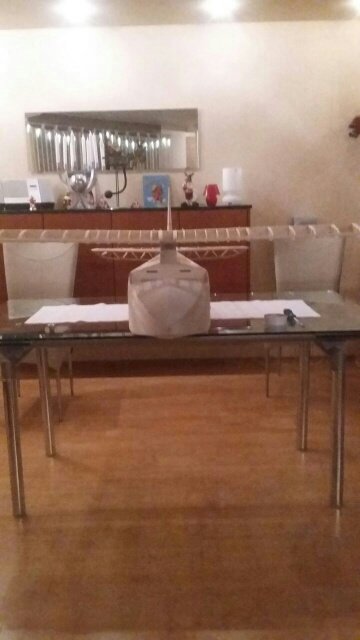

Genaues einmessen der Tragflächen und verleimen der Tragflächenanformung auf dem Pylon fand im Wohnzimmer statt - von vorn kann man genau peilen !
T-21 Sedbergh 19 (40b) T-21 Sedbergh 19 (40c)
T-21 Sedbergh 19 (46)

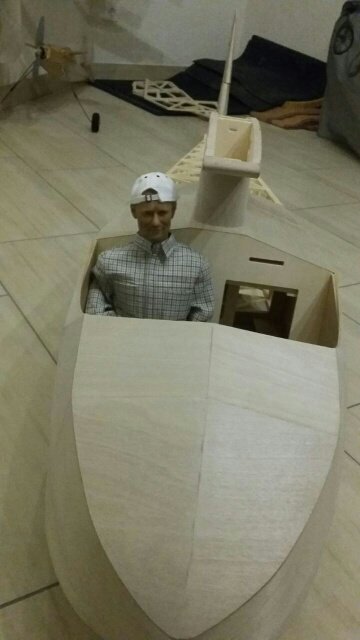

T-21 Sedbergh 19 (40e)
T-21 Sedbergh 19 (49b)
T-21 Sedbergh 19 (49a)
T-21 Sedbergh 19 (40d)

Endlich ist mein 1:4 Slingsby-Pilot gekommen, sieht einfach nur toll aus und ist super gemacht  !

Pilot ist von “scale-pilots.ch”, vertrieben in der BRD von Paritech - klick hier



<< Bild unten links  - der Pilot macht sich in der T-21 doch sehr schön, fehlen nur noch die Gurte.

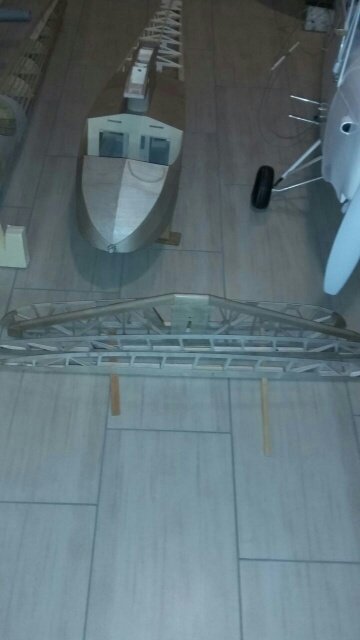

T-21 Sedbergh 19 (49)

 ^^ alles das 1x lackiert ( Lack von Arthobby ).....

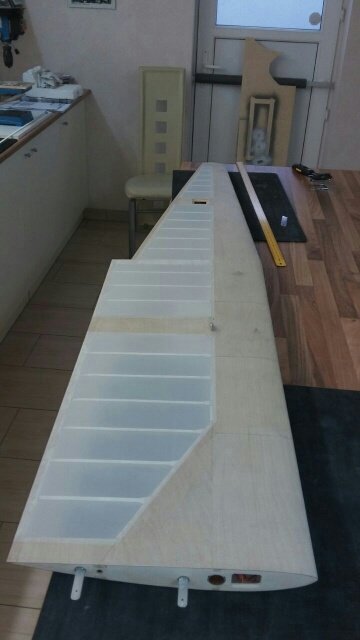

T-21 Sedbergh 19 (52)

...diesen kann man mit einem Pinsel streichen und er verläuft gut -  Zwischenschliff mit 320er Papier, dann 2. Anstrich........................und rechte Fläche bebügelt !!
T-21 Sedbergh 19 (52c)

^ dann die Querruder bebügelt.................

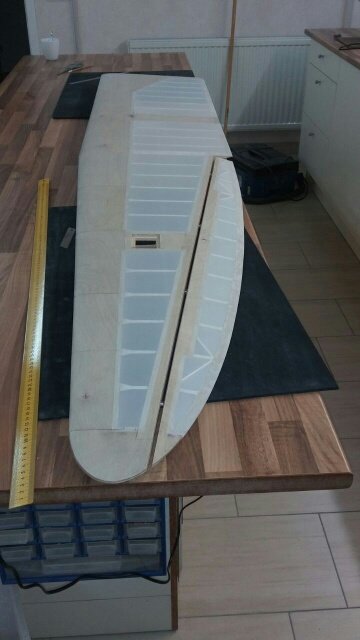

T-21 Sedbergh 19 (52a)

^ und angebracht.............

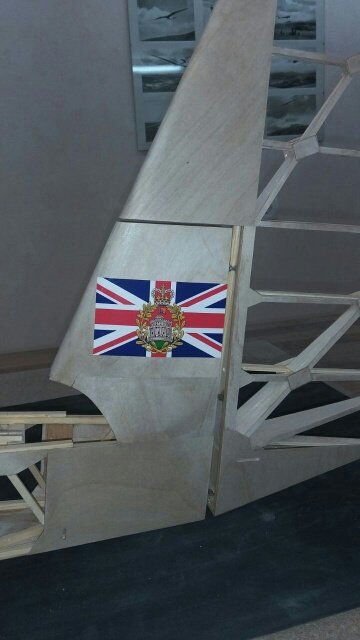

T-21 Sedbergh 19 (50)

^ jetzt nur noch das SR bebügeln......

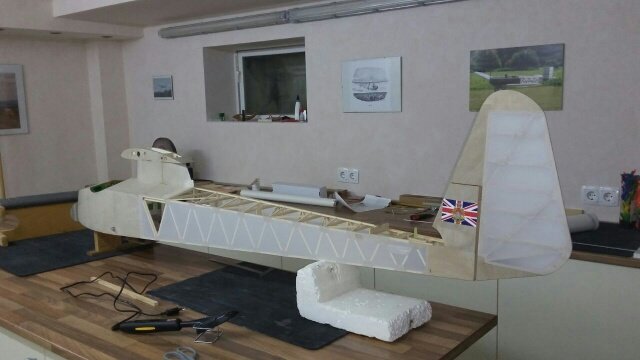

T-21 Sedbergh 19 (51b)
T-21 Sedbergh 19 (51c)

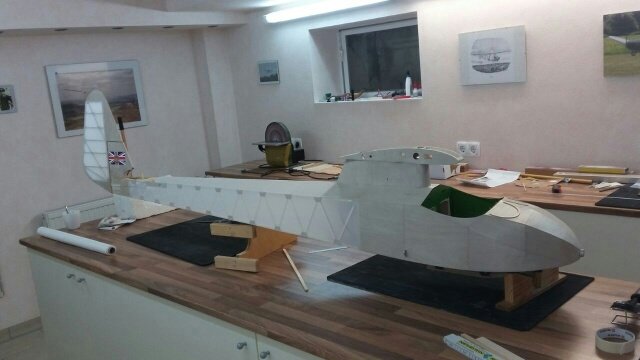

^^......die Rumpfseitenwand verschließen......................

^^......und fertig ist der Rumpf

T-21 Sedbergh 19 (52f)

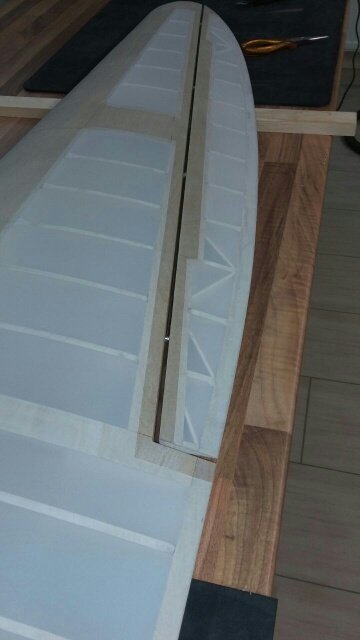

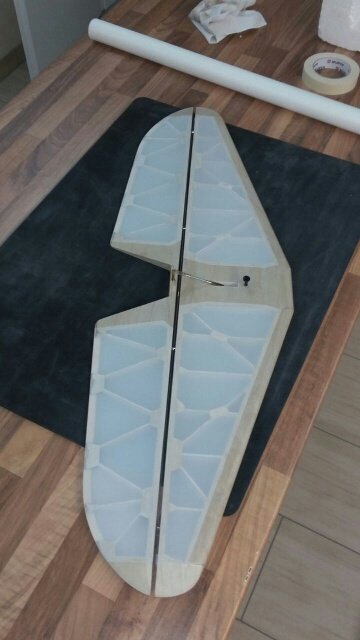

T-21 Sedbergh 19 (50a) T-21 Sedbergh 19 (52e)

^^ ^ ........weiter geht die Bügelorgie      -   das sind ganz schön viele laufende Meter Folie.......
T-21 Sedbergh 19 (51a)
T-21 Sedbergh 19 (52d)

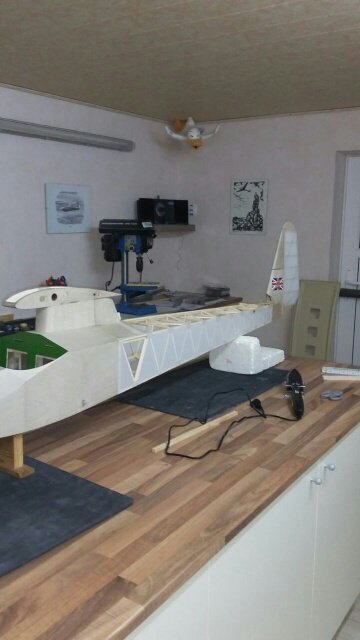

T-21 Sedbergh 19 (51d)

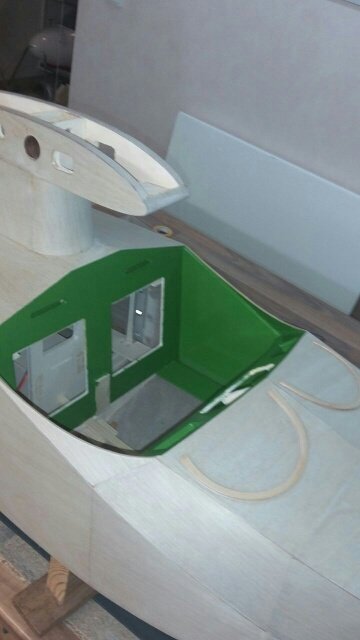

^^......   die Arbeit kann sich aber sehen lassen - so allmählich wird die T-21 fertig  -  Erstflug soll ja auch Ostern 2018 sein !!!
T-21 Sedbergh 19 (52g) T-21 Sedbergh 19 (52h)

^ Abdeckung für Höhenruderanlenkung fertig ..............................und Seitenruderanlenkung fertig..........
T-21 Sedbergh 19 (52j)

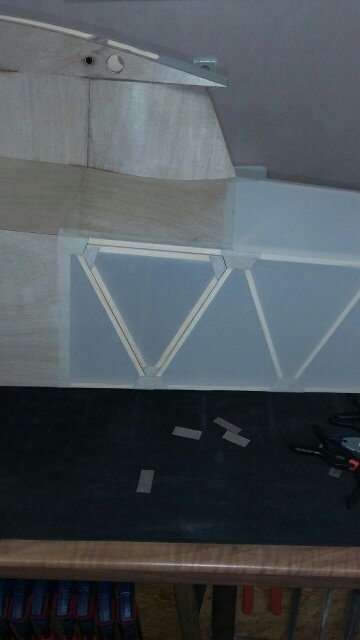

^ Revisionsklappe im Rumpf fertig.........
T-21 Sedbergh 19 (53l)
T-21 Sedbergh 19 (52k)

^Steuerknüppel angelenkt - bewegen sich beide “scale”
T-21 Sedbergh 19 (53)
T-21 Sedbergh 19 (52i)

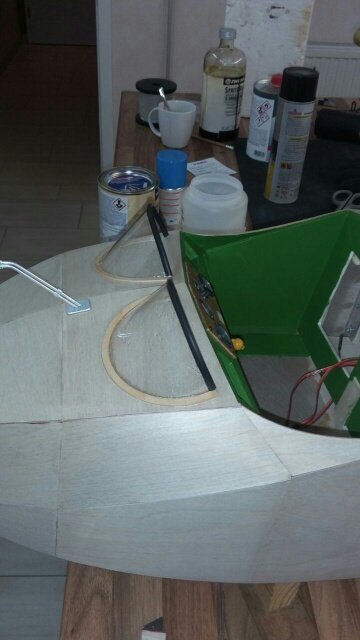

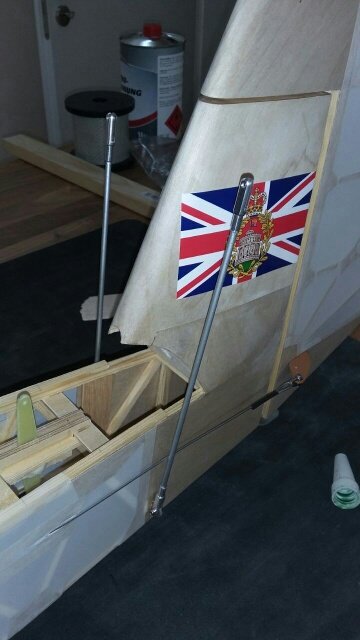

^sowie Abstrebung fürs Höhenleitwerk angebracht
T-21 Sedbergh 19 (52l)

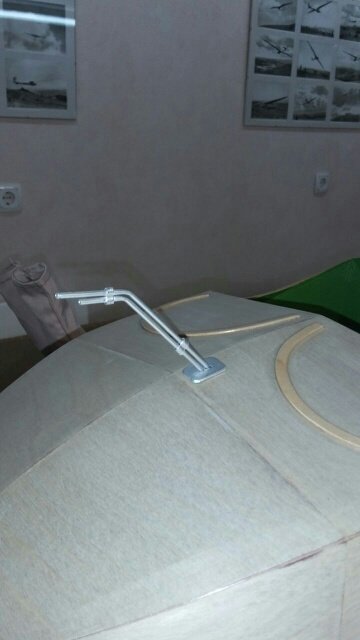

^ und Staurohre gefertigt und angebracht....

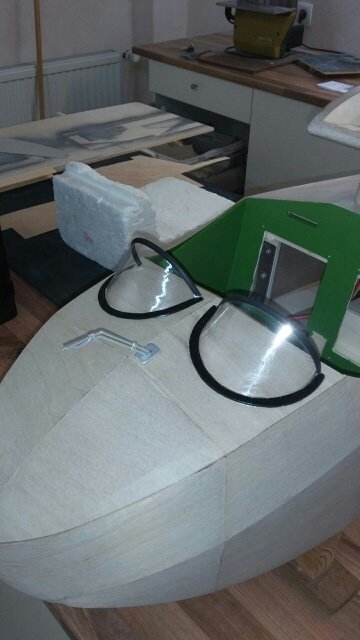

T-21 Sedbergh 19 (53a)

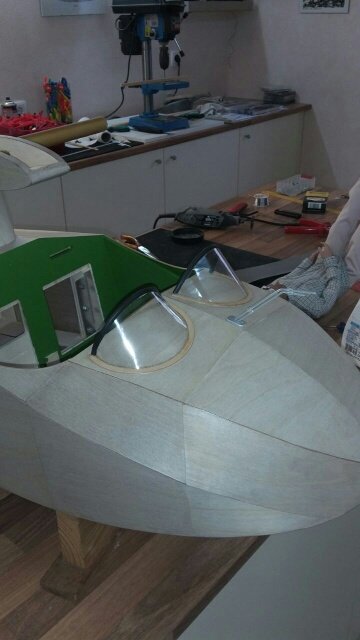

^^ endlich, nach 7 Versuchen habe ich die Scheiben herstellen können. Bei diesen komischen Rundungen ist das ein richtiges Geduldsspiel - Rahmen schwarz lackiert
T-21 Sedbergh 19 (54)

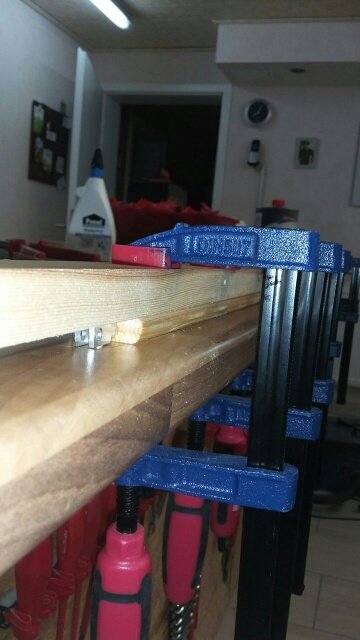

^ Flächenstreben sind auch fertig .....
T-21 Sedbergh 19 (55)
T-21 Sedbergh 19 (54a)

^^...Streben sind fertig zum.............

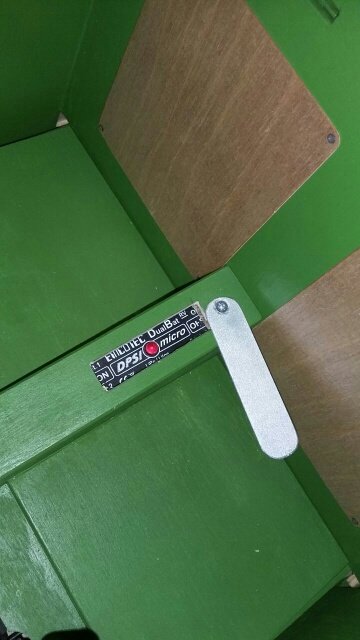

T-21 Sedbergh 19 (55a)

^^zum verdeckten Einbau der Schalterweiche wird hier noch eine Armlehne aus Leder angebracht


T-21 Sedbergh 19 (54b)

...................lackieren..........

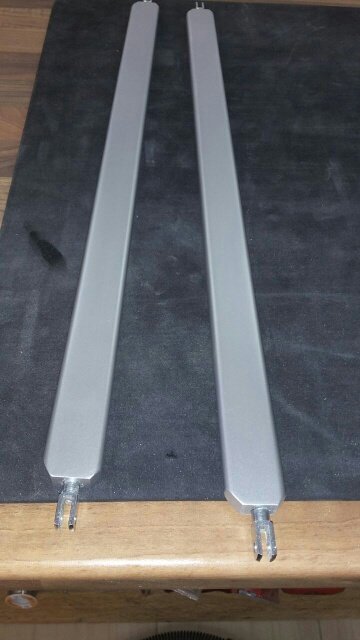

T-21 Sedbergh 19 (55b)

^ Streben in ALU-Optik lackiert...

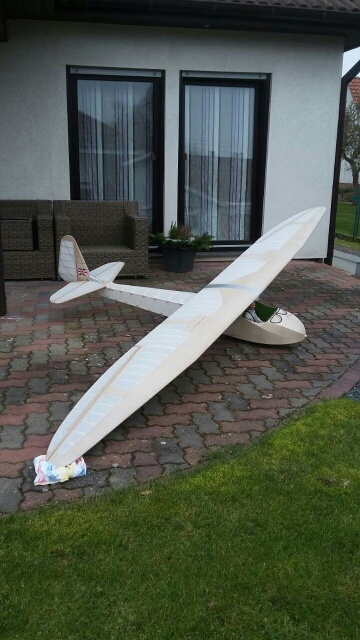

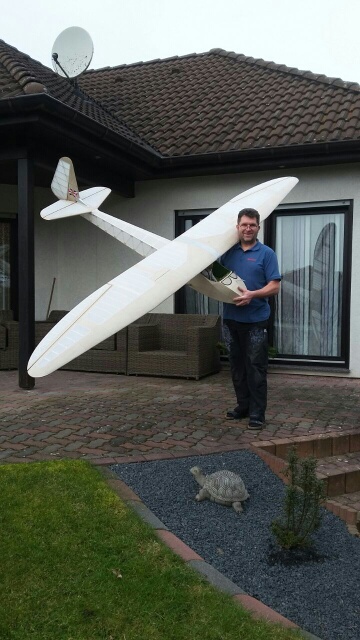

IMG-20180210-WA0004_resized IMG-20180210-WA0008_resized IMG-20180210-WA0009_resized

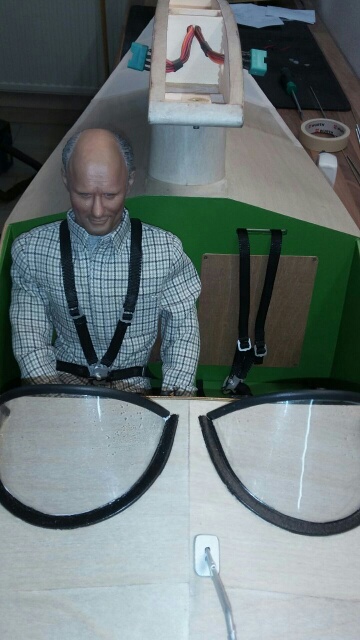

^ programmiert und ausgewogen = 8,7 Kg  > Flächenbelastung 60 gr.  = Scale-Fluggeschwindigkeit !!

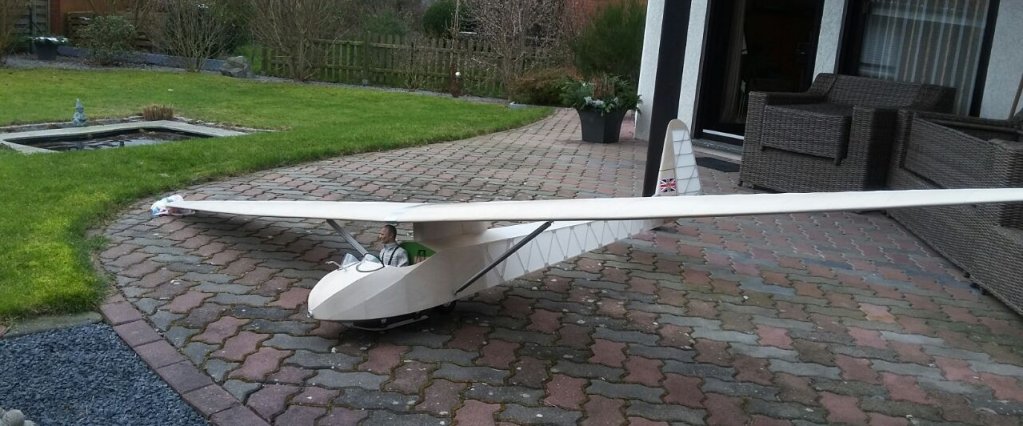

T-21 Sedbergh 19 (56d)

FERTIG - Erstflug traditionell zu Ostern  !!                            Anmerkung Admin:  Glückwunsch, die ist dir mal so richtig gelungen --  Chapeau     amen
T-21 Sedbergh 19 (57)

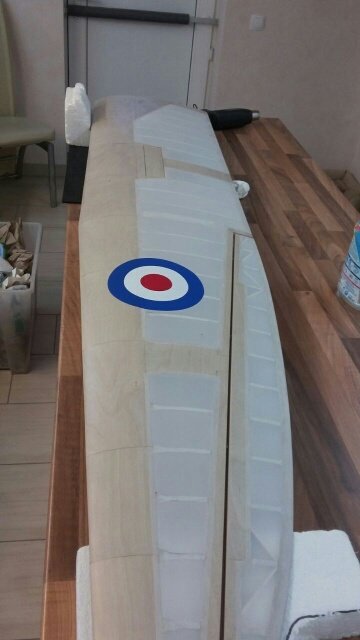

^ und > ....mit den richtigen “Plotts” sieht das doch noch besser aus, irgendwie kompletter ..

        Erstflugvideo klick rechts >>>>
