         T-21 B Sedbergh  Rumpf + Leitwerksbau

     Teil 2

Baubericht von Christian Scholz

T-21 Sedbergh (18u)

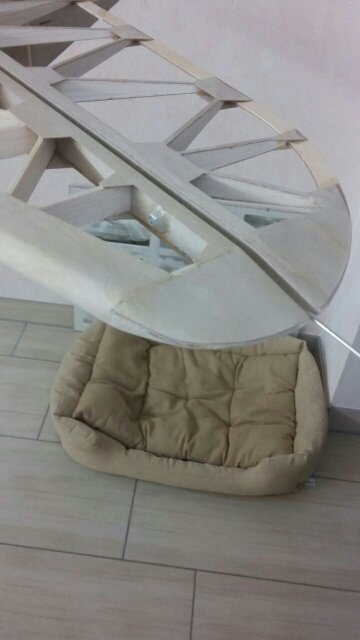

..Leitwerksenden sind ebenfalls beplankt .

T-21 Sedbergh 19  (5)

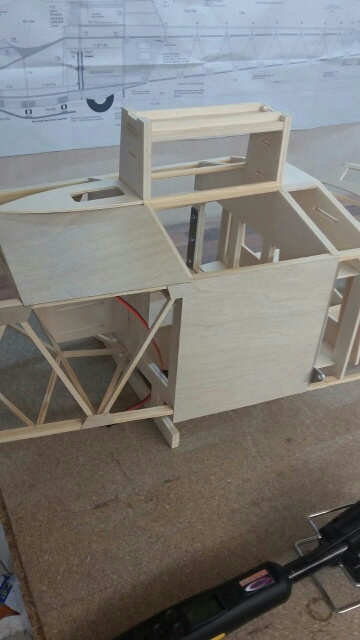

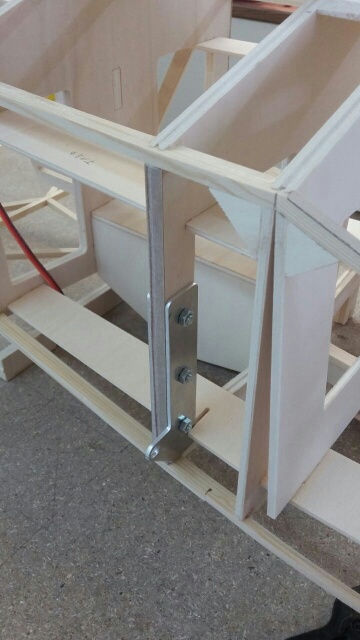

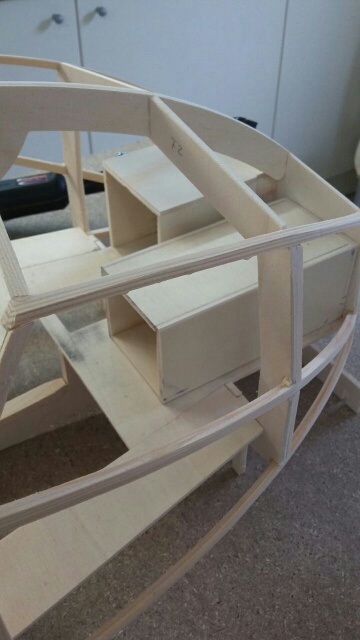

..es geht mit dem Rumpf weiter - Strebenhalterung..

T-21 Sedbergh 19  (7)
T-21 Sedbergh 19 (0)
T-21 Sedbergh 19  (1)

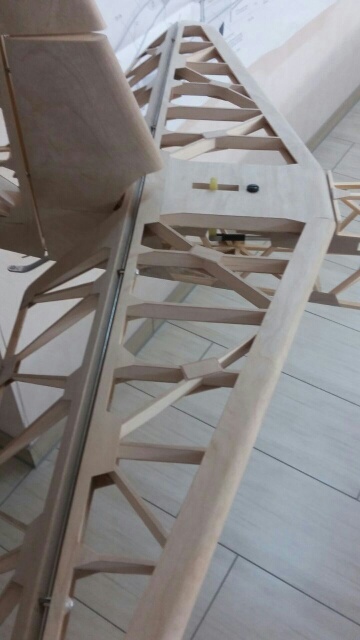

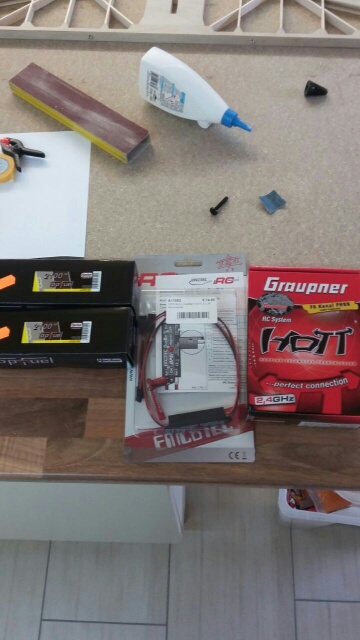

..soo, heute sind die Akkus, Akkuweiche und der Empfänger gekommen - das HLw ist fertig und......

T-21 Sedbergh 19  (3)

Akkuschacht und ...........

T-21 Sedbergh 19  (6)
T-21 Sedbergh 19  (4)

....Revisionsklappe...

T-21 Sedbergh 19  (8)

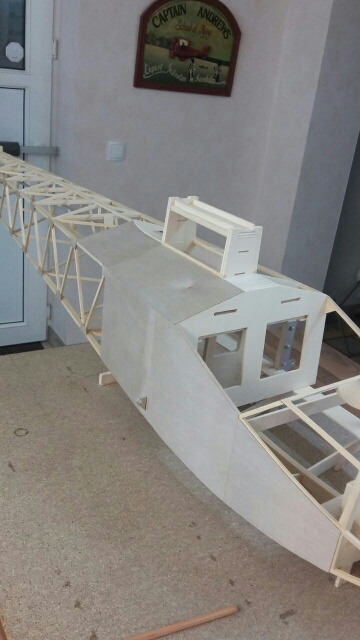

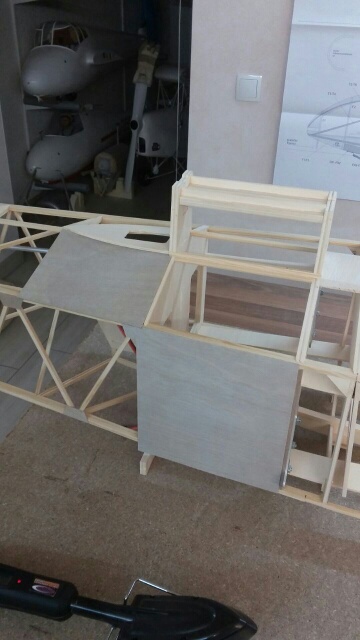

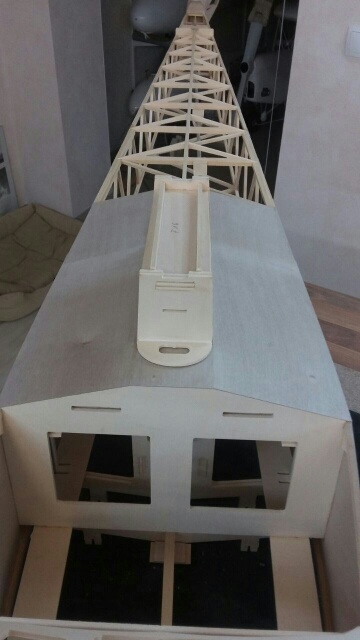

..die ersten Teilstücke der Rumpfbeplankung - Materialstärke ist 0,6mm Flugzeug-Sperrholz..........

T-21 Sedbergh 19  (13)
T-21 Sedbergh 19 (14a)

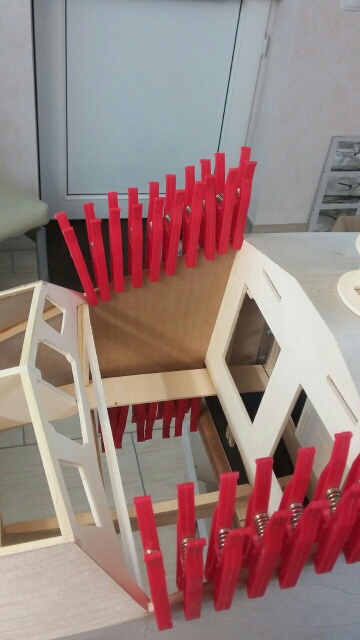

Cockpit von innen aufgedoppelt, wird später in matt grün lackiert

T-21 Sedbergh 19 (14d)

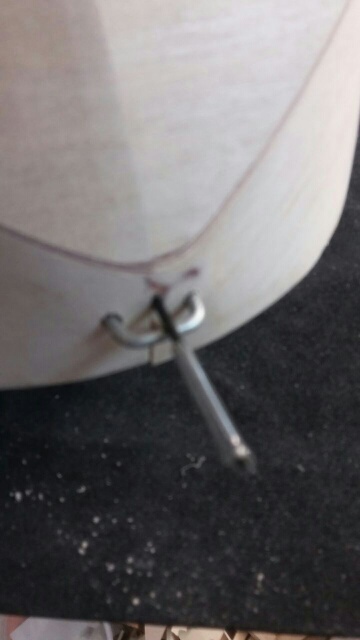

...hier wieder meine einfache F-Schleppkupplung, nicht scale, funktioniert aber immer ohne gefummel.

T-21 Sedbergh 19 (14g)

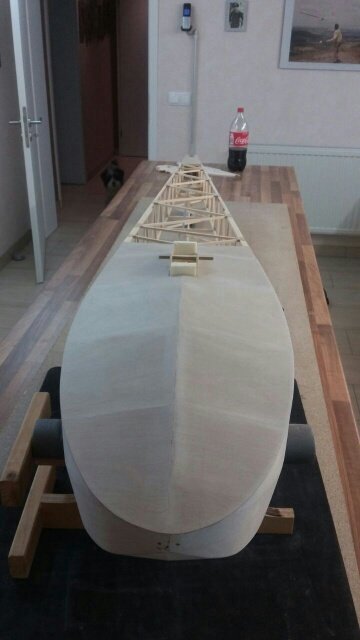

...Rumpf fertig beplankt und die ........................

T-21 Sedbergh 19 (31a)

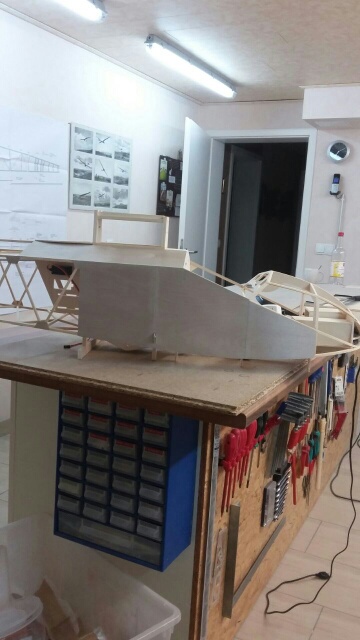

T-21 Sedbergh 19  (9)
T-21 Sedbergh 19  (12)

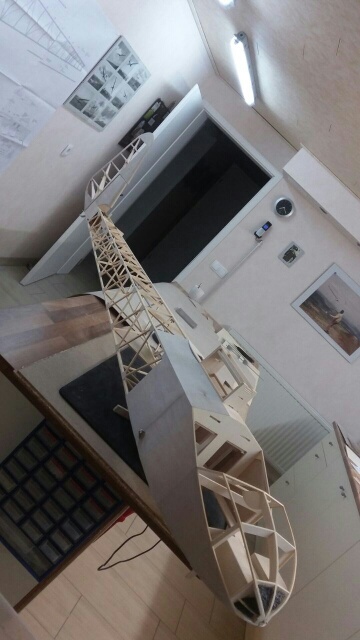

T-21 B  nach gut 3 Wochen ....

T-21 Sedbergh 19 (14c)
T-21 Sedbergh 19 (14b)

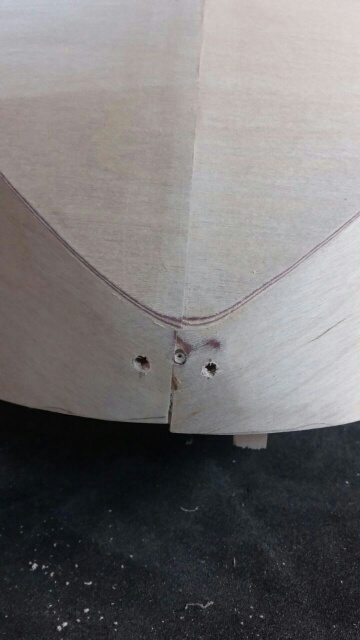

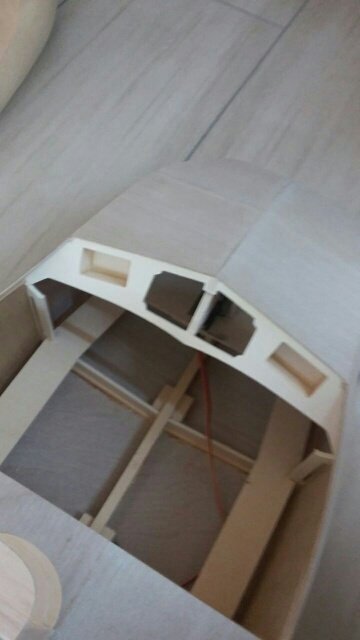

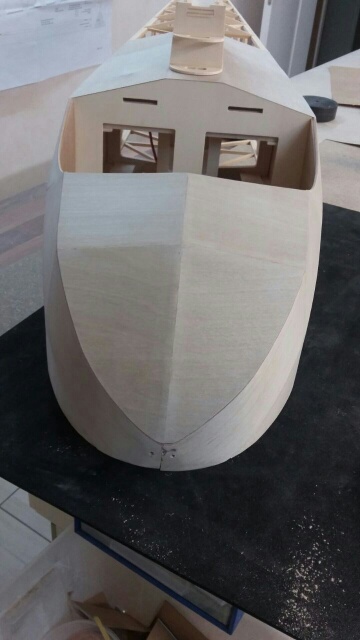

Nase oben ist fertig und die Löcher für die F-Schleppkupplung drin. Es kommt noch eine Verstärkung mit Sperrholz drüber, deshalb konnte ich da etwas fuschen ( habe ich gerade “ fuschen “geschrieben ? tz tz)

T-21 Sedbergh 19 (14e)

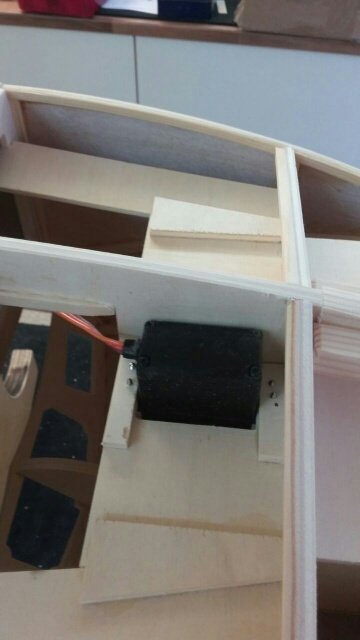

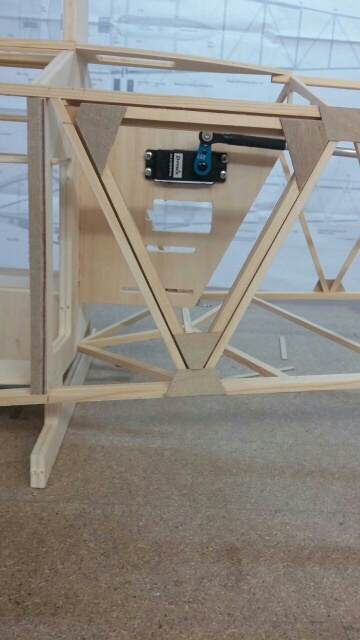

Kupplungsservo ist schon eingebaut > 15 Kg Metallgetriebe

T-21 Sedbergh 19 (14h)

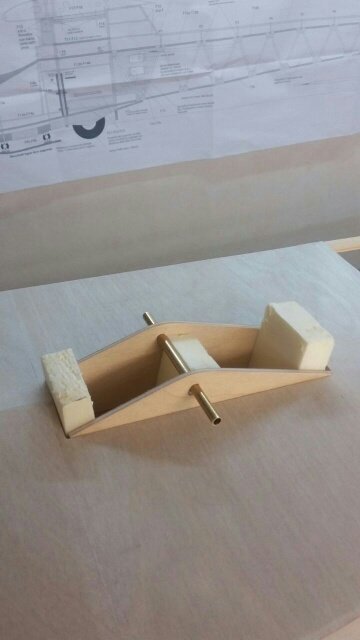

..Fahrwerkshalterung eingeklebt........

T-21 Sedbergh 19 (31)
T-21 Sedbergh 19 (14f)

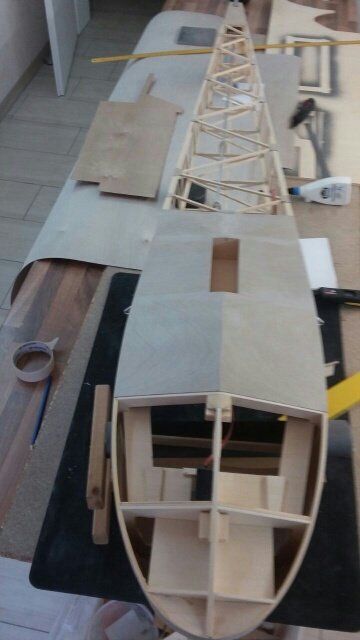

Sicht von unten: noch 4 Stücke, dann muß ich erst die Flächen bauen, bevor der Pylon beplankt wird

T-21 Sedbergh 19 (18)

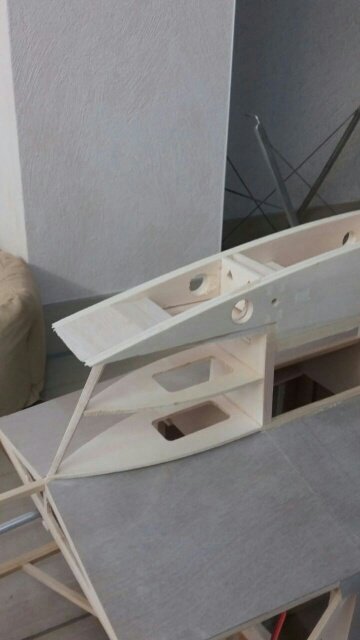

der Pylon des Rumpfes muß noch beplankt werden

T-21 Sedbergh 19 (36)

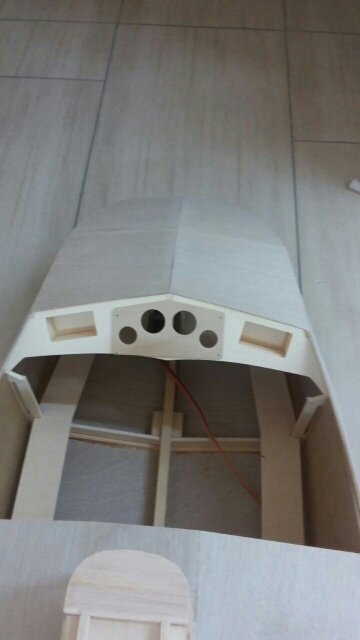

Die Trocknungszeiten bei dem Flächenbau nutze ich für Kleinteile - hier die Ablagen im Armaturenbrett.....

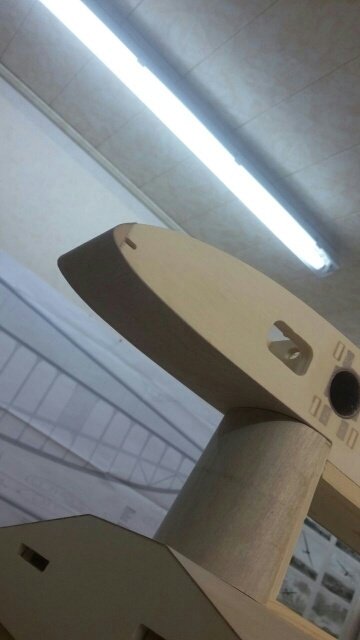

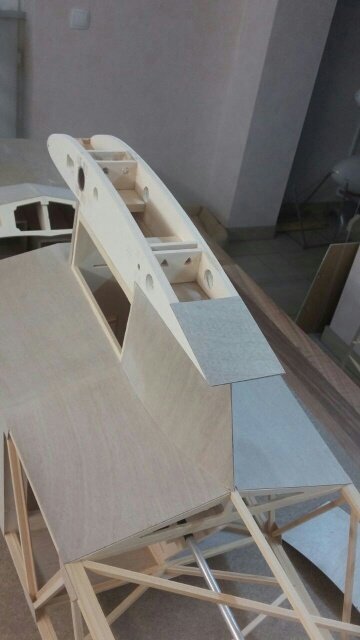

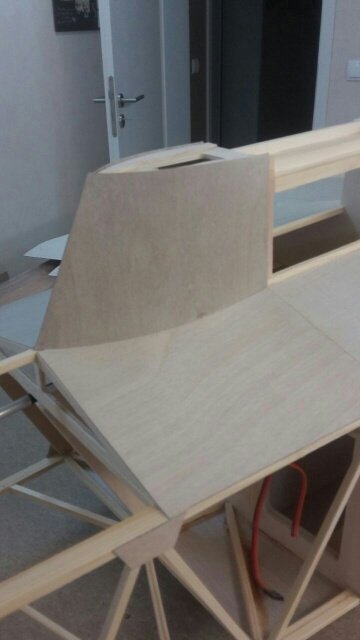

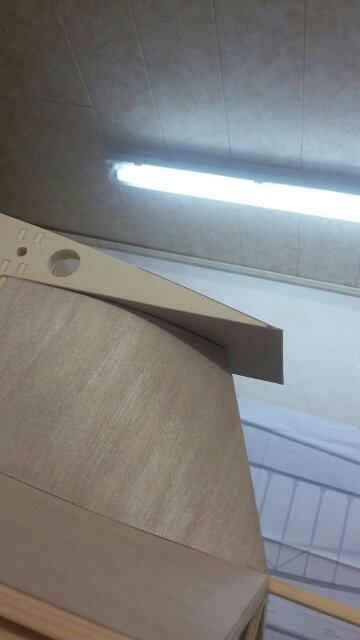

.. weiter mit dem Beplanken des Baldachines..

T-21 Sedbergh 19 (36a) T-21 Sedbergh 19 (36b) T-21 Sedbergh 19 (36c)
T-21 Sedbergh 19 (36d)

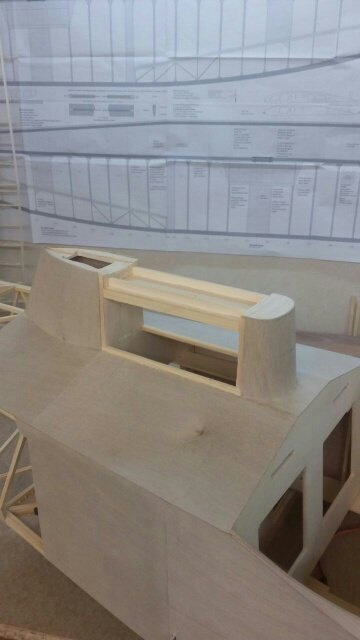

T-21 Sedbergh 19 (36e)

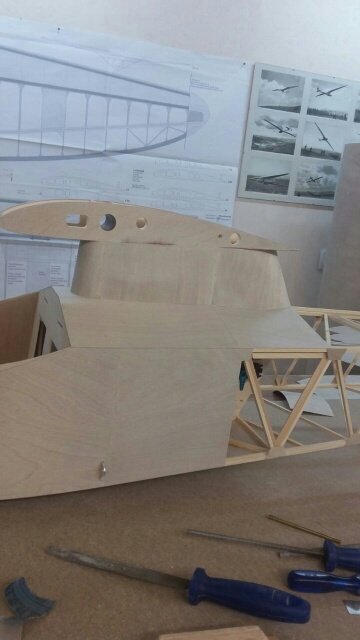

T-21 Sedbergh 19 (38)

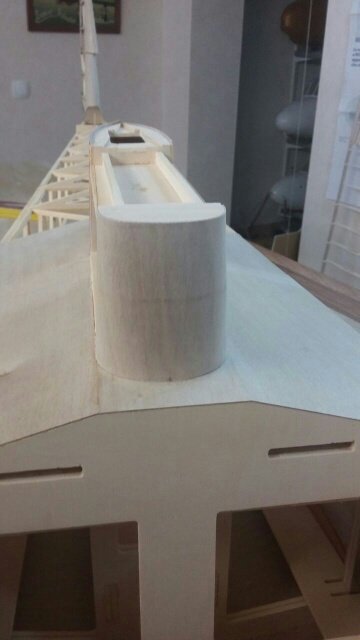

...und fertig beplankt  -  weiter mit der Kufe..

T-21 Sedbergh 19 (37) T-21 Sedbergh 19 (37c) T-21 Sedbergh 19 (37b)

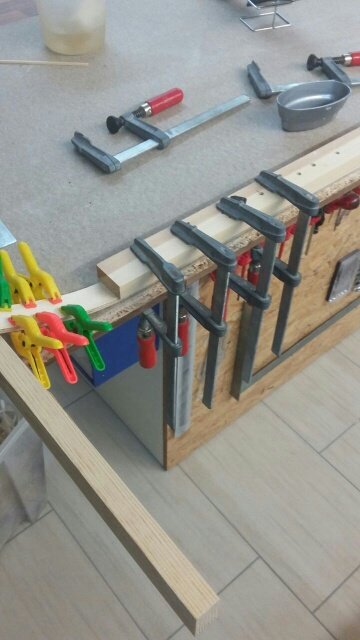

..Landekufe in der Presse....

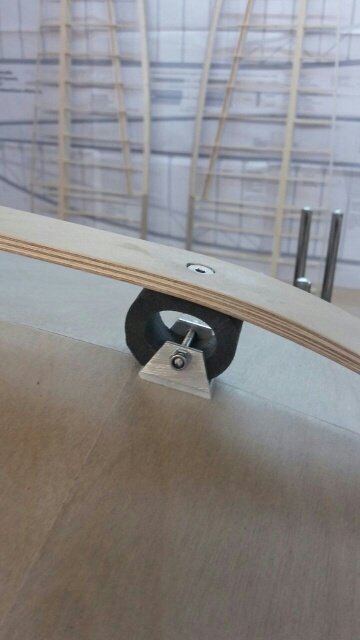

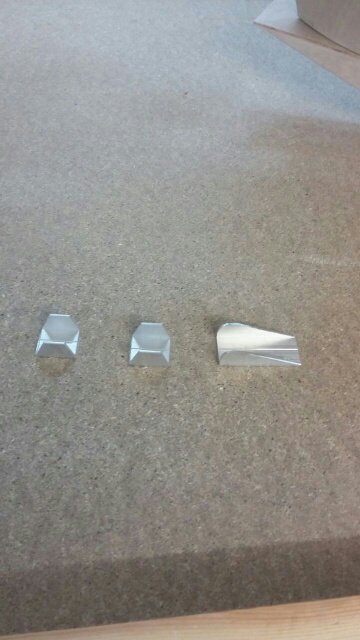

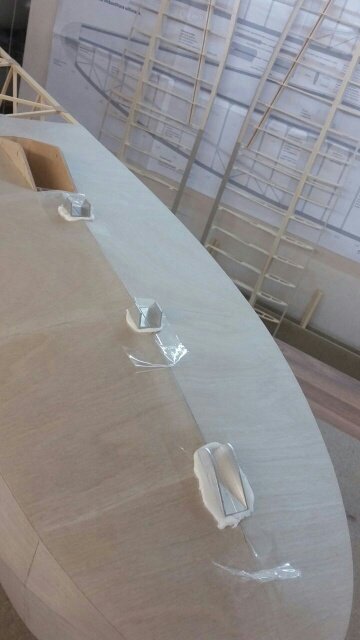

...Kufenbeschläge aus ALU - da die Rumpfunterseite sehr eckig ist, habe ich sie mit eingedicktem Harz abgeformt...

T-21 Sedbergh 19 (37a)

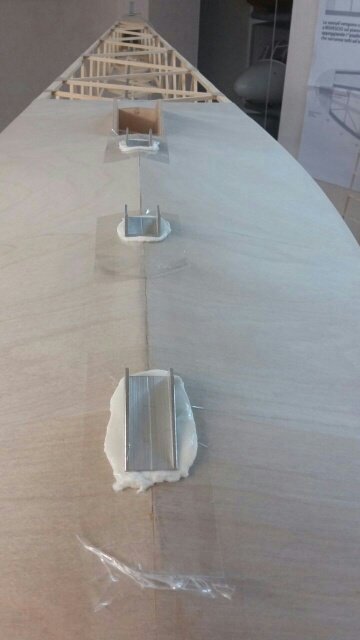

 ......so passen sie 100%ig zum Rumpf....

T-21 Sedbergh 19 (37e)

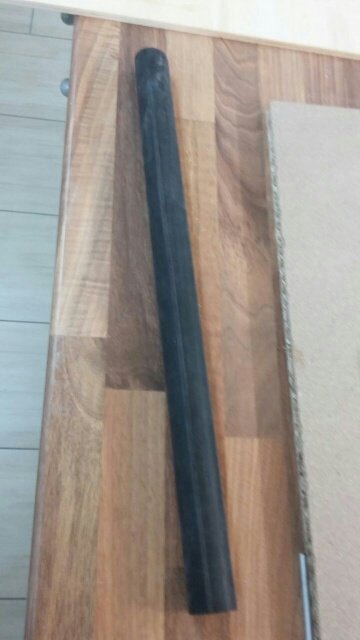

.... Stangenmaterial  ^^^ zu bekommen bei ebay

T-21 Sedbergh 19 (43)
T-21 Sedbergh 19 (37f)

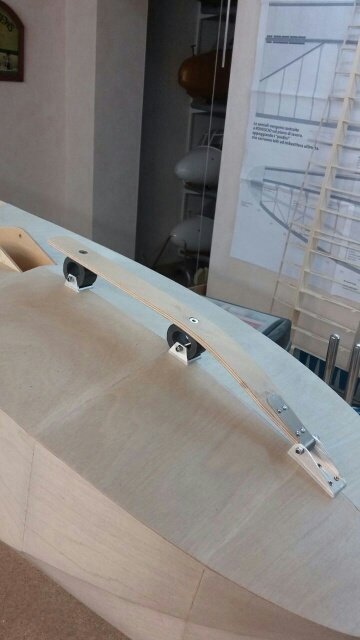

................so, die gefederte Kufe ist fertig .......

T-21 Sedbergh 19 (40)

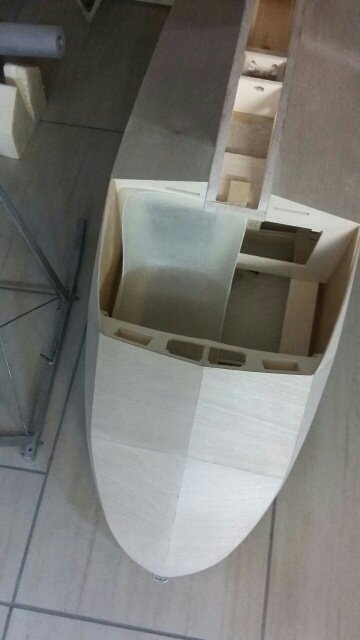

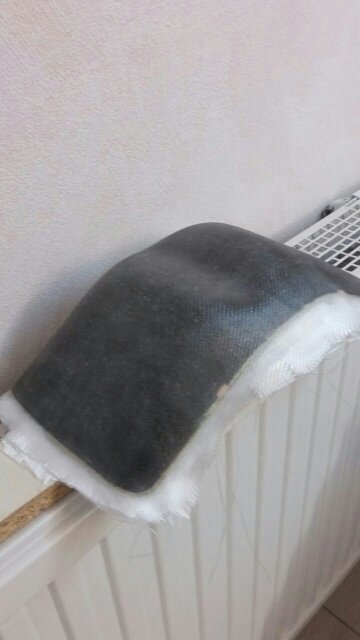

der 1. Sitz für die Slingsby ist laminiert...

T-21 Sedbergh 19 (43a)
T-21 Sedbergh 19 (37d)

....die Gummis sind geschnitten aus.......

T-21 Sedbergh 19 (40a)

...und muß noch angepaßt werden...

T-21 Sedbergh 19 (43b)

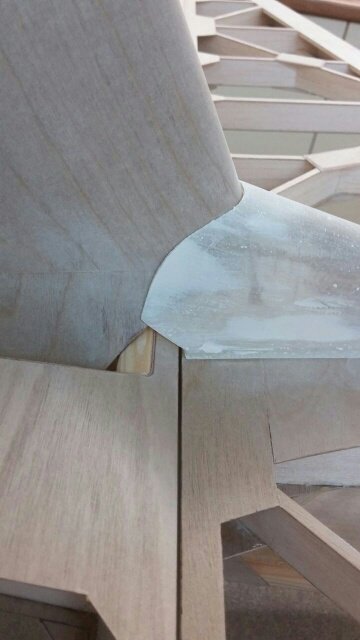

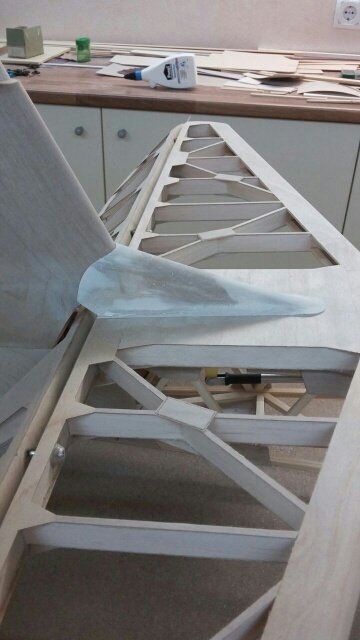

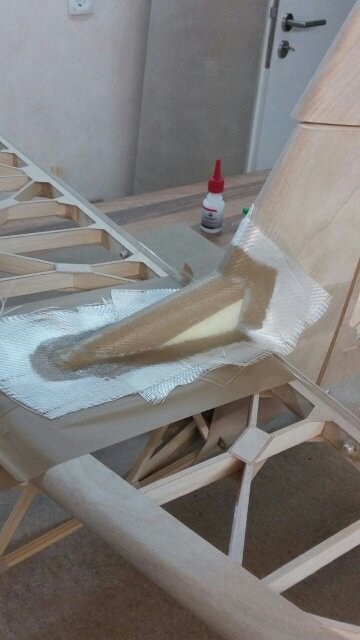

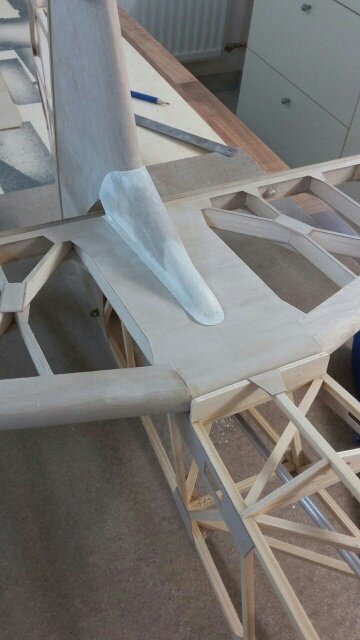

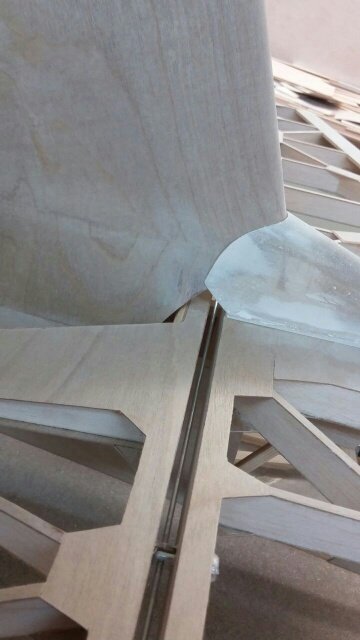

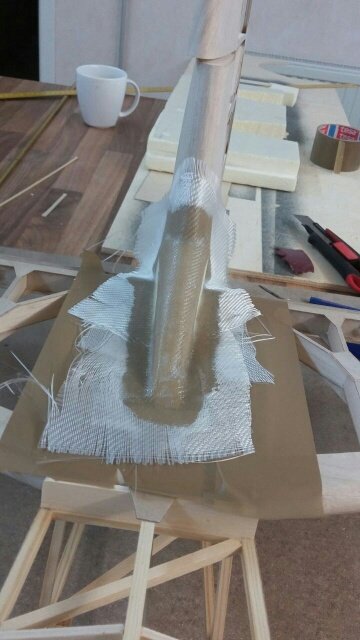

^^^ Anformung zwischen Höhenleitwerk und und ist laminiert...............

^^^......und geschliffen..................

T-21 Sedbergh 19 (43c) T-21 Sedbergh 19 (43d) T-21 Sedbergh 19 (43f)

^^...und fertig für die Grundierung.......

^^ ..........hier sieht man schön, wie sich das Ruderblatt je nach Stellung anpaßt...........^^

T-21 Sedbergh 19 (43g)

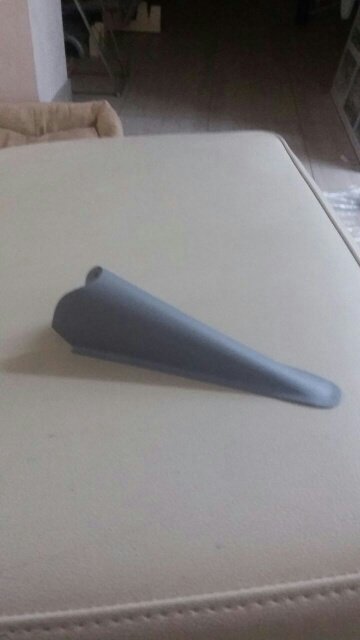

^^Verkleidung grundiert und zur Lackierung vorbereitet..

T-21 Sedbergh 19 (44b)
T-21 Sedbergh 19 (44a)

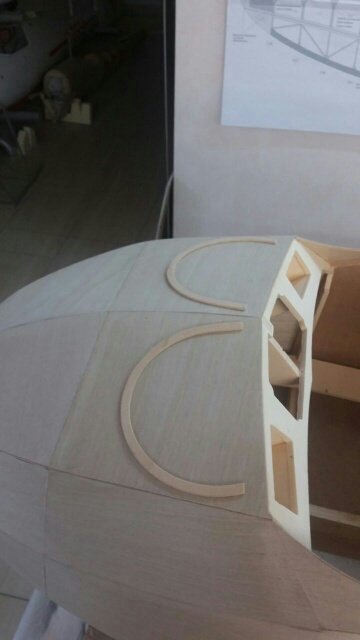

^^ Scheibenteile .............

T-21 Sedbergh 19 (44c)
T-21 Sedbergh 19 (44)

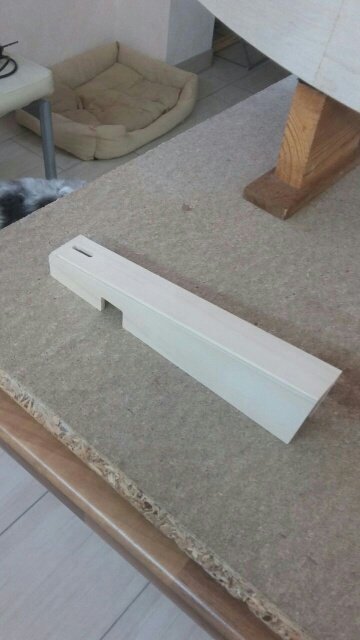

....und Mittelkonsole hergestellt.....

T-21 Sedbergh 19 (44e)

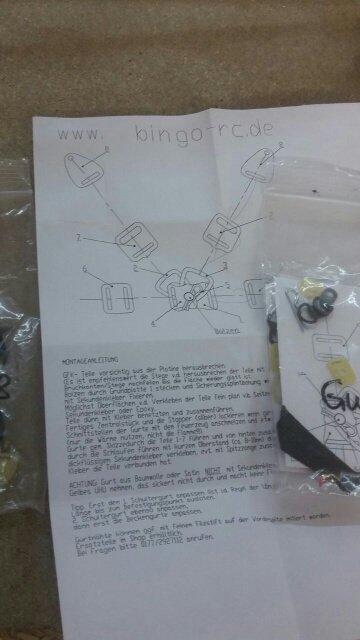

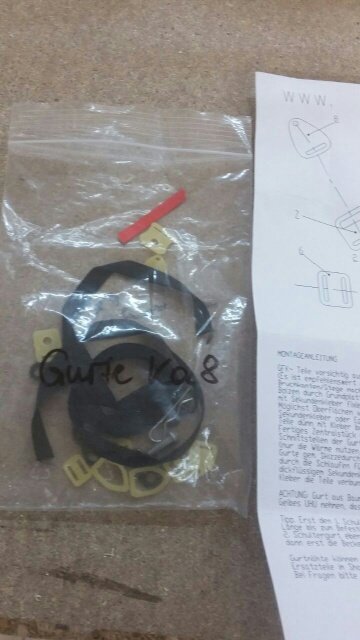

^^ Anschnallgurte von BINGO-RC - sind richtig zu öffnen, sehr empfehlenswert ^^gibts auch in anderen Maßstäben

...in diesem Cockpit kann man sich wohlfühlen..

T-21 Sedbergh 19 (44f)
T-21 Sedbergh 19 (44g)
T-21 Sedbergh 19 (44i)

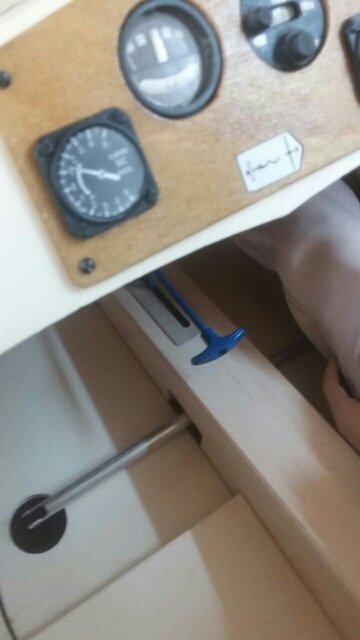

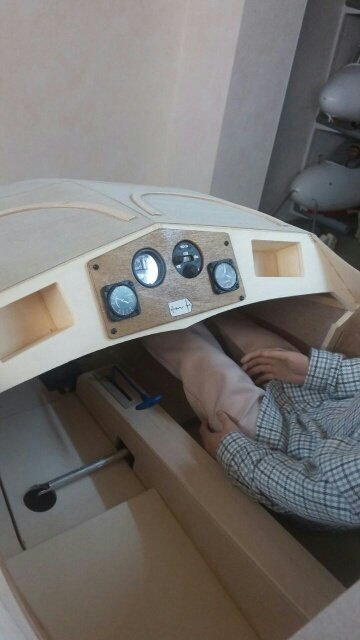

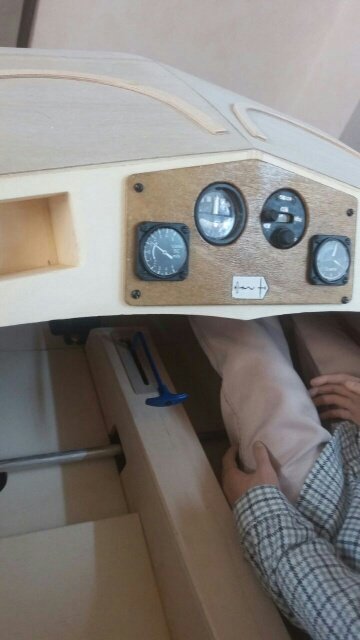

^^ hier sieht man schön die Mittelkonsole..............................den Bremsklappenhebel  ( blau )........................................und die Mimik für den Steuerknüppel ^^

T-21 Sedbergh 19 (48)

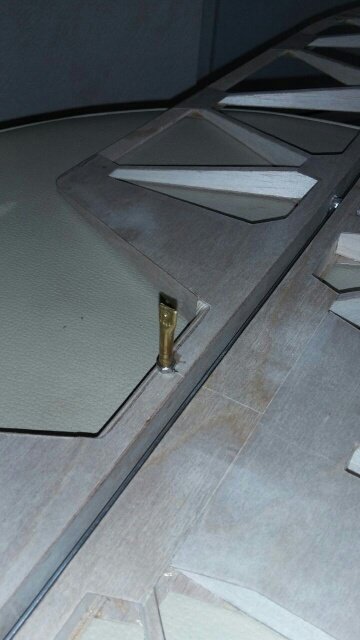

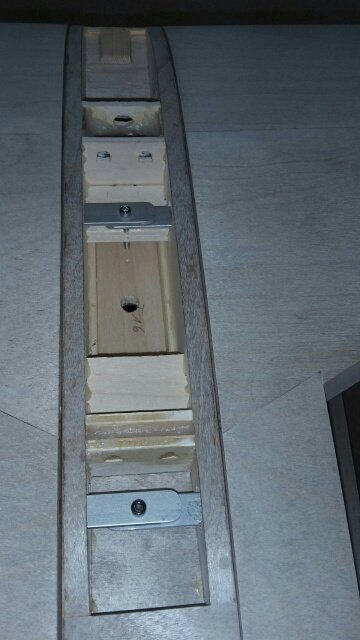

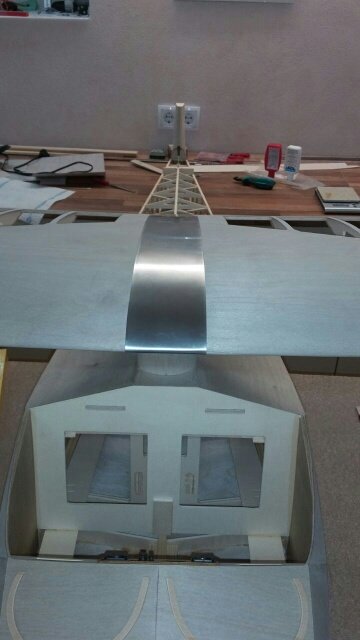

 ^^Flächensicherung mit M3 Edelstahlschrauben...

T-21 Sedbergh 19 (48c)

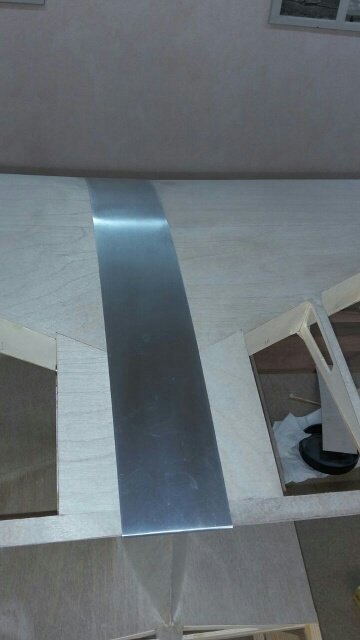

aus 3mm Littoblech - diese bleiben “natur”
